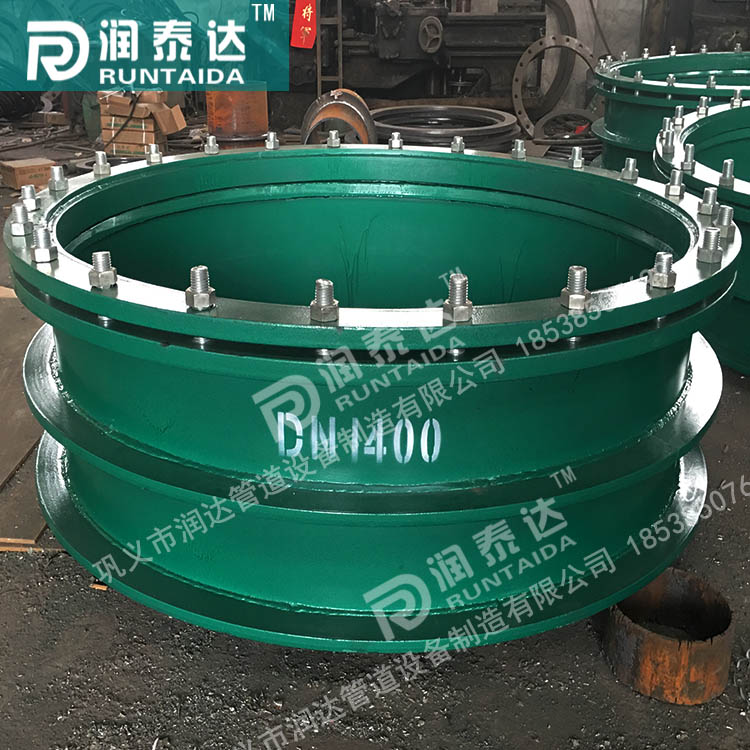

很多新用戶和設計院打電話咨詢防水套管中圖集的表示方法，在這里潤達以柔性防水套管為例02S404防水套管圖集表中DN標示的是防水套管的型號，D1是該防水套管里面可以穿過的管子外徑，這個是確定該用哪個型號防水套管的依據。N200后面的D3是226，因此外徑超過226的管子就不能使用DN200的柔性防水套管，穿不進去了。D4是法蘭壓蓋上面螺栓孔的中心距，D5是法蘭外徑。比如圖紙上標注這個水池 上面要穿外徑219mm的鋼管，按照該圖集D1下面219對應的是DN200，那就應該使用DN200的防水套管。后面的D2標示的 是柔性防水套管的管子外徑，以DN200為例，后面是265就表示DN200的防水套管是用外徑265mm的管子制成的。D3是法蘭壓蓋的內徑，就是這個柔性防水套管的最大內徑。
