解說剛性穿墻套管焊接要求

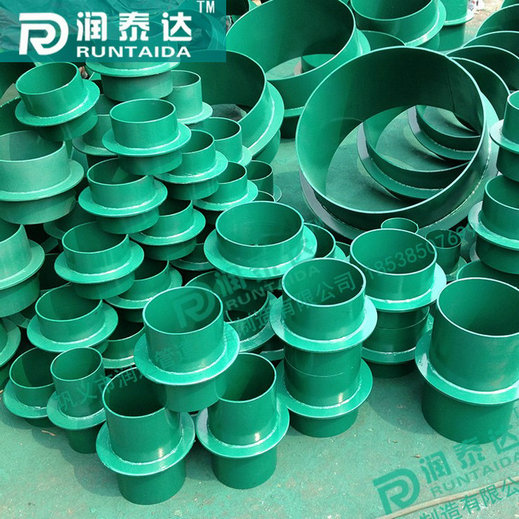

剛性穿墻套管又稱剛性防水套管，對焊接要求及檢查標準，普通防水套管，多用焊接管制成，套管兩端應機械裁口（如，用無齒鋸等），對壁厚要求不嚴，管道穿越地下室等有防水要求的建筑物、構筑物時，設置的特殊制作的套管。常用剛性穿墻套管，需在套管外焊接止水環翼，對套管的壁厚、環翼的壁厚都有嚴格的要求

剛性穿墻套管工程使用的母材及焊接材料，使用前必須進行檢查，確認材料與材質證明相符，并且材質符合設計文件，相關工程標準時，方可使用。設計文件規定防水套管焊縫系數為 1 的工程，設計文件，相關工程標準或焊接作業指導書規定全部焊縫進行射線檢測或超聲檢測的工程，其所使用的母材及焊接材料應進行復驗。

安裝說明：

1、在加工制作套管前認真熟悉圖紙并分析如何制作安裝穿墻套管。

2、給排水套管在制作時應注意，安裝后應管口與墻、梁、柱完成面相平。

3、鋼套管須與止水翼環周邊滿焊。

4、管道坡度應均勻，不得有倒坡，屋面出口處管道坡度應適當增大。

5、檢查所有管件有無裂縫、有無砂眼、管壁是否厚薄均勻。

6、管道在使用前應觀察外觀、灌水和外壁沖水逐根檢查有無裂縫、有無砂眼。

7、檢查所有承插口是否到位、牢固、密實。

8、管道安裝應按施工驗收規范設置支吊架。

9、根據建筑平面圖，結構管面圖以及建筑立面圖，來確定套管的長度。再根據給排水平面圖和大樣圖，并參照標準圖集來制作。

10、在制作防水套管時，翼環和套管厚度應符合規范要求，防水套管的翼環兩邊應雙面滿焊，且焊縫飽滿，平整，光滑，無夾渣，無氣泡，無裂紋等現象。焊好后，把焊渣清理干凈，再刷兩遍以上的防銹漆。在安裝時，套管兩端應用鋼筋三方以上夾緊固定牢固，并不得歪斜。
